No.	技術・製品名						業種
J-10	レーザートラッカーによる測定作業サービス						形状測定
会社名	株式会社　佐々木製作所		所在地	岐阜務原市上戸町７丁目１番２４号		従業員数	売上高
						50名	6.5億円

本提案の狙い			↑5優 ｜ ｜3普 ｜ ↓1劣	海外拠点			認証取得
				−			ISO9001：2008
				生産品目			主取引先
				測定作業サービス			1）自動車治工具関連企業他 2）大形プレス型加工製造各社
提案のポイント

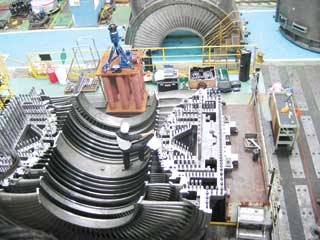

大型製品、設備等で要求精度が厳しく、通常の測定方法では計測不能な製品の測定作業。 CAD(CATIA)データによる大型加工品に対する三次元データとの対比計測及びデータの取得。 主要な大型設備、構造物（ライン）等のアクシデント、自然災害（地震等）からの、復旧用資料としてのデータ取得と復元支援測定作業

技術・製品内容

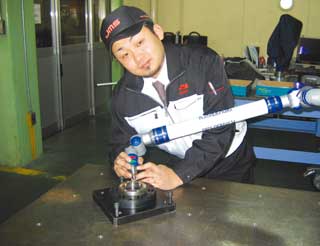

従来構造/材料/工法 等 従来法: 1) 加工した製品を三次元測定機の定盤に設置して測定機の機械的なメカにより座標値を測定。 2) 測定機の計測有効範囲により被測定物のサイズに制限がある。 3) 移動不可能な被測定物の測定が不能。		新構造/材料/工法 等 本測定法： 1) 製品の設置されている場所へレーザートラッカー(可搬式三次元測定機）を持参し、基準点を設定の上、CPU及びレーザー光線を利用して三次元測定を行うもの。 測定精度： 1) Angular Encoders(transverse) 　　Angular Accuracy・・・18μm + 3μm/m 2) Interferometer(radial) 　　Accuracy・・・10μm + 0.8μm/m 3) superADM(radial) （多点同時測定） 　　Accuracy・・・20μm + 1.1μm/m

開発進度段階		技術課題と対応方法
アイデア	○	1）測定作業範疇の拡大化 2）需用要請に対応出来る測定手段の具現化への取組み。
実験	○
開発完了	○
製品化完了	○
問合せ先	部署・担当者： 連絡先： ホームページ	測定事業部　　総括マネージャー　　大島晟鳶 TEL 058-375-3939　　E-mail：info@sokutei.co.jp URL　http://www.sokutei.co.jp
